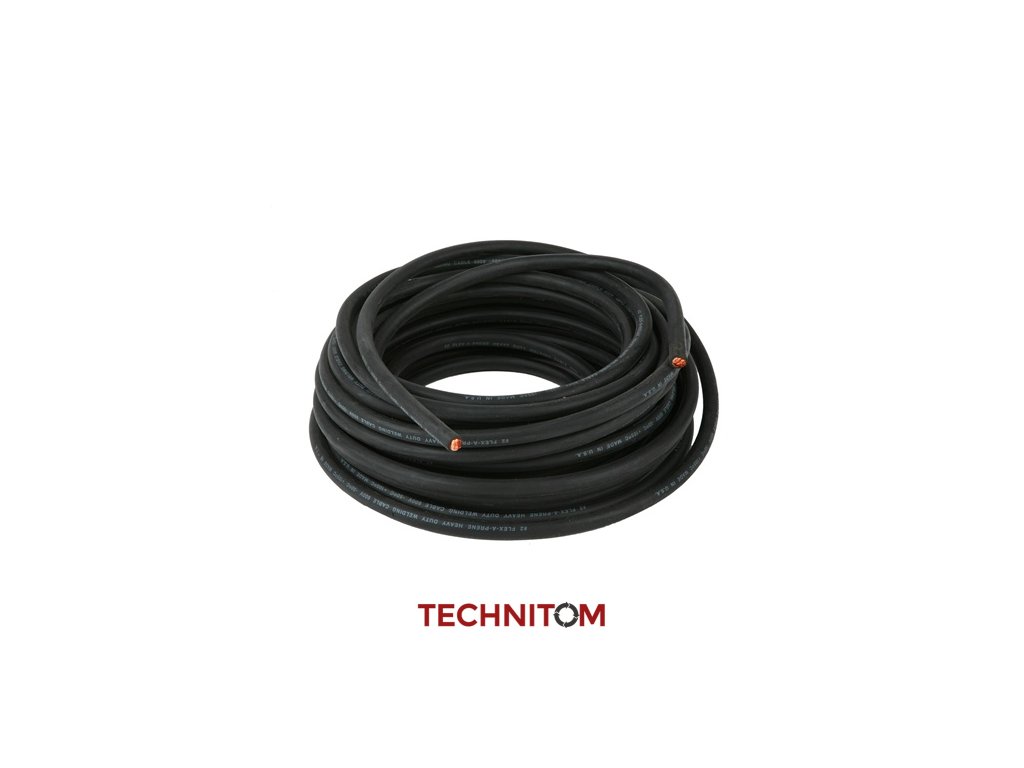

Kabel svářecí měděný H01N2-D GUMA

H01N2-D/16

3 hodnocení

1 z 5

Svářecí kabely zajišťují přenos výkonu od svářecího zdroje do místa svařování.

od 99,17 Kč bez DPH

od 120 Kč / m

Parametry

Kategorie:	Kebely a příslušenství
Obal:	guma

Tisk

Dotaz

Hlídat cenu

Zvolte variantu

Rozsah (mm): 16 mm2
- Kód: H01N2-D/16 |
- 1 - 2 dny (250 m)
99,17 Kč bez DPH

120 Kč / m
Rozsah (mm): 25 mm2
- Kód: H01N2-D/25 |
- Skladem (574 m)
132,23 Kč bez DPH

160 Kč / m
Rozsah (mm): 35 mm2
- Kód: H01N2-D/35 |
- 1 - 2 dny (144 m)
173,55 Kč bez DPH

210 Kč / m
Rozsah (mm): 50 mm2
- Kód: H01N2-D/50 |
- 1 - 2 dny (150 m)
239,67 Kč bez DPH

290 Kč / m
Rozsah (mm): 70 mm2
- Kód: H01N2-D/70 |
- 1 - 2 dny (178 m)
305,79 Kč bez DPH

370 Kč / m
Rozsah (mm): 95 mm2
- Kód: H01N2-D/95 |
- 1 - 2 dny (102 m)
429,75 Kč bez DPH

520 Kč / m
Rozsah (mm): 120 mm
- Kód: H01N2-D/120 |
- 1 - 2 dny (42 m)
561,98 Kč bez DPH

680 Kč / m

Popis
Diskuse

Popis

Použití :
Tyto kabely se používají k propojení svařovacího generátoru a ručních svařovacích kleští nebo svařovacích robotů v automobilovém průmyslu, loděnicích atd. Robustní konstrukce těchto kabelů je dělá odolnými vůči nízkým i vysokým teplotám, ohni, ozonu a záření, olejům, kyselinám, tukům a benzinu. Kabely jsou vhodné i pro venkovní instalaci v suchých, vlhkých a mokrých prostředích.

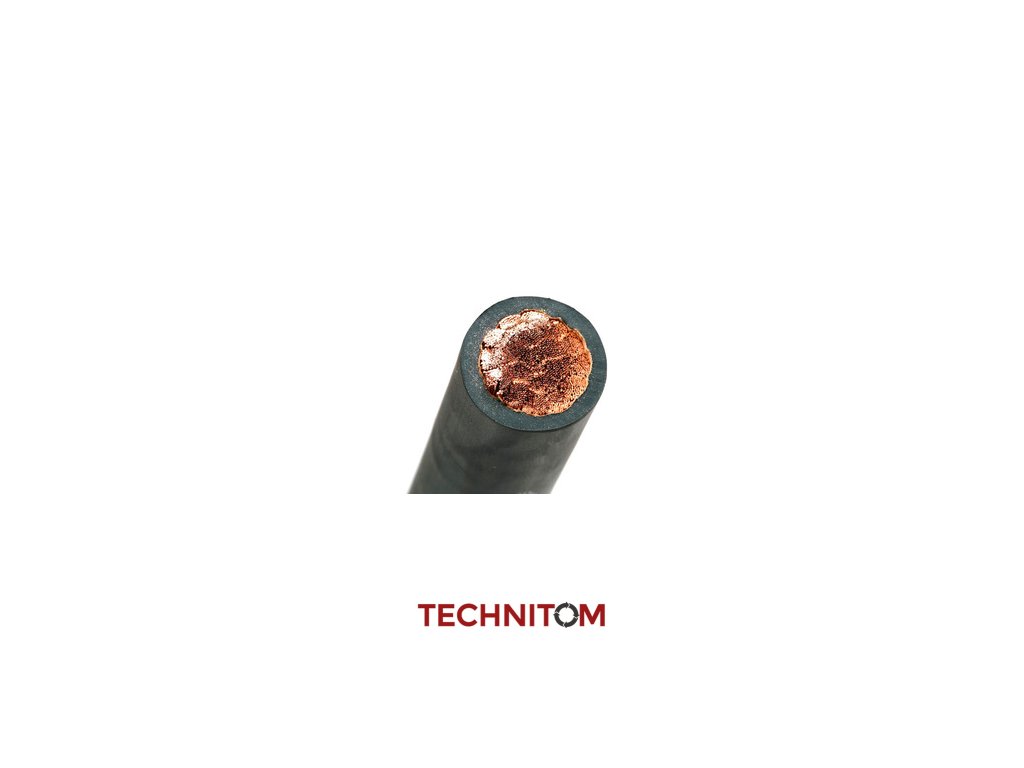

Konstrukce:
Jemně laněné měděné jádro dle normy DIN VDE 0282 č. 6
Oddělovací polyesterová folie
Neoprenová izolace jádra
Barva pláště černá
Samozhášivost a odolnost šíření plamene dle DIN VDE 0482 část 265-2-1/ EN 50265-2-1/ IEC 60332-1
Odolný olejům

Technická data:
Speciální kabel dle DIN VDE 0282 část 6 nebo HD 22.6 S2
Provozní teplota od -25°C do +85°C
Teplota jádra krátkodobě max. 250°C
Jmenovité napětí 100 V
Střídavé zkušební napětí 1000 V
Minimální poloměr ohybu
- H01N2-D: do 35 mm2 10x průměr kabelu
- H01N2-D: 50 mm2 a výš 12x průměr kabelu

-----------------------------------------------------------------------------------------------------------------

Svářecí kabely zajišťují přenos výkonu od svářecího zdroje do místa svařování. Jinými slovy: můžete mít sebelepší a sebevýkonnější svářečku, ale bez odpovídajících kabelů ten výkon do místa svařování nedostanete. Dalším důvodem, proč kabelům věnovat pozornost jsou moderní svářecí invertory. Tyto elektronikou napěchované svářečky používají svářecí kabely také jako kabely měřící, pro měření elektrických veličin na svářecím oblouku. Na základě těchto měření pak korigují svůj výkon, aby oblouk byl maximálně stabilní. Je zřejmé, že kvalita měření souvisí s kvalitou kabelů. Svářecím kabelům je tedy nutné věnovat náležitou pozornost počínaje správným výběrem kabelu a konče jeho údržbou. Následující text je sice zaměřen na kabely pro svařování obalenou elektrodou, ale všechna pravidla lze aplikovat i na svařovací vodiče hořáků MIG/MAG, TIG apod.

Jak zvolit správný kabel?

Svářecí kabely rozdělujeme podle průřezu jádra a materiálu, z něhož je jádro vyrobeno. V současné době se používají výhradně kabely s jádrem z měděných vodičů. Dříve používané hliníkové kabely jsou již minulostí a nebudou v následujícím výkladu zohledněny. Zbývá tedy průřez. Průřezy vyráběných kabelů jsou normalizovány a tvoří ucelenou řadu. Správný průřez kabelu určíme podle svářecího proudu, kterým budeme svařovat. Veškeré potřebné údaje jsou v následující tabulce. Znovu opakuji, že se jedná jen o měděné kabely. Důležitý údaj je tzv. Dovolené zatížení svářecího zdroje (DZ), které naleznete v technických parametrech každé konkrétní svářečky.

Průřez jádra kabelu (mm²)	Proudová zatěžitelnost (A)		Maximální délka kabelu (m)
Průřez jádra kabelu (mm²)	DZ = 100%	DZ = 60%	Maximální délka kabelu (m)
16	110	120	15
25	145	158	17
35	178	194	20
50	225	248	23
70	287	315	25
95	349	384	27
120	400	480	31
150	465	520	33

Délka kabelů:
- je stanovena tak, aby úbytek napětí při jmenovitém proudu (při DZ 100%) nepřekročil 2V. Pro výpočet délky je nutné znát odpor kabelu. Maximální hodnoty odporu svářecích kabelů s měděným jádrem předepisuje norma ČSN 34 7470-6. Potřebujete-li použít delší kabel než je mezní délka v tabulce, musíte použít o stupeň větší průřez kabelu.

Pokud máme kabel bez označení, lze průřez stanovit podle průměru kabelu. Orientační hodnoty průměru a příslušné průřezy jsou v následující tabulce. Tabulka platí pro kabely s měděným jádrem.

Průměr jádra (mm)	6	8	9	11	12
Odpovídající průřez (mm²)	16	25	35	50	70

Vliv teploty okolí:
- všechny údaje v tabulce jsou platné při okolní teplotě 25°C. Pokud je okolní teplota jiná, je nutné hodnoty proudové zatižitelnosti vynásobit koeficientem podle následující tabulky:

Teplota okolí °C	10	15	20	25	30	35	40
Koeficient	1,15	1,10	1,05	1,00	0,93	0,86	0,77

Příklad:
- máte u svářečky kabely o průřezu 25mm2. Hodláte uprostřed léta svařovat plot na zahradě. Vaříte v poledne a teplota na slunci dosahuje 35°C. Pak můžete kabely zatížit maximálním proudem (při DZ 60%) 158 x 0,86 = 135,9 A. Naopak necháte-li práci na podzim při teplotě 10°C, bude zatěžitelnost kabelů (při DZ 60%) 158 x 1,15 = 181,7 A.

Zdroj: Norma ČSN 34 7470 část 6
