Rotační polohovadlo PT103 + CB102

6198/A
Neohodnoceno
NO
  • 1 z 2

Rotační polohovadlo PT 103 s plynulou regulací otáček a reverzním spínačem je určeno pro rotaci kruhových svařenců o hmotnosti do 100kg ve vertikální poloze a 60 kg v horizontální.

  • 75 000 Kč 13 610 Kč –18 %
    50 735,54 Kč bez DPH
61 390 Kč / ks
Kategorie: Příslušenství pro svařování
Napájecí napětí: 100-240 V, 50/60 Hz
Rozměry: 460x315x340 cm
Průměr stolu: 320 mm
Regulace otáček: plynule
Nosnost (hor./vert.): 100/60 kg
Náklon: 0° - 120°
Reverzní přepínač: ANO
Rychlost otáčení (?): dle zvolené varianty
Proudová zatížitelnost: 200 (100%) / 300 (40%)
Centrální otvor: 22 mm
Časovač otáčení: 0-60 sec
Hmotnost: 38 kg

Zvolte variantu

  • otáčky: A 0,3-4,0 rpm
    • Kód: 6198/A |
    • 1 - 2 dny (2 ks)
    75 000 Kč  (–18 %)
    50 735,54 Kč bez DPH
    61 390 Kč / ks

  • otáčky: B 0,6-8,0 rpm
    • Kód: 6198/B |
    • 1 - 2 dny (2 ks)
    75 000 Kč  (–18 %)
    50 735,54 Kč bez DPH
    61 390 Kč / ks

  • otáčky: C 0,8-12,0 rpm
    • Kód: 6198/C |
    • 1 - 2 dny (2 ks)
    75 000 Kč  (–18 %)
    50 735,54 Kč bez DPH
    61 390 Kč / ks

  • otáčky: D 1,0-16,0 rpm
    • Kód: 6198/D |
    • 1 - 2 dny (2 ks)
    75 000 Kč  (–18 %)
    50 735,54 Kč bez DPH
    61 390 Kč / ks



PT 103  je vybaveno regulační jednotkou CB103 s čtyřmi druhy regulací otáček A/B/C/D, časovačem, přepínačem směru otáčení a nožním spínačem. Zatížení ve vertikálním směru je do 100 kg.

Tuhé a robustní provedení konstrukce, s velkým uhlíkem pro přenos svařovacího proudu do rotované části a robustní převodovkou je PT 103 určeno především pro profesionální použití.

Automatizované polohovací systémy pro obvodové svary je kombinací regulátoru a otočného válce s širokým výběrem komponentů konstruovaným za účelem maximální flexibility automatického svařovacího procesu. Speciální schopnosti tohoto systému napomáhají dosažení vysoké kvality obvodových svarů.

VLASTNOSTI A VYBAVENÍ
- nosnost polohovadel 100 kg
- plynulá regulace otáček
- reverzní přepínač otáček
- dálkový nožní spínač - ON/OFF pedál
- veškeré součástky odolné opotřebení a zkratování
- odolná elektronika proti HF
- robustní uhlík pro přenos svařovacího proudu do svař. stolu

- polohovadlo PT103 má manuální náklon a naklápí se ručně po uvolnění aretační páčky.

PT 103 je vybaveno regulační jednotkou s regulací otáček 0,3 - 4 ot/min (verze PT 103A) nebo 0,6 - 8 ot./min (verze PT 103B), nebo 0,8 - 12 ot./min (verze PT 103C), nebo 1 - 16 ot./min (verze PT 103D), dále časovačem, přepínačem směru otáčení, konektorem spínání svařovacího stroje, přepínačem maximální, nebo nastavené rychlosti, test přepínačem a nožním spínačem (pedálem).

Tuhé a robustní provedení konstrukce, s velkým uhlíkem pro přenos svařovacího proudu do rotované části a robustní převodovkou je PT 103 určeno především pro profesionální použití.

Možnost dokoupení nožní regulace otáček (na poptání).

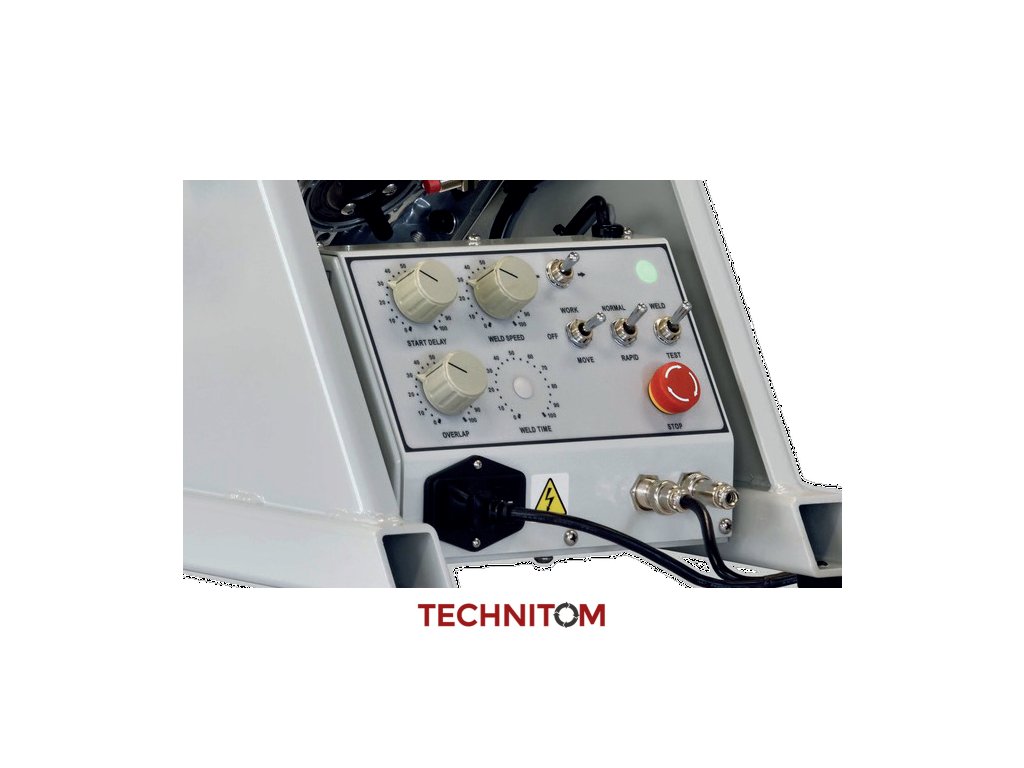

Elektronika CB102 je vhodná pro automatizaci svařovacího procesu, oproti CB101 umožňuje nastavit zpoždění rozběhu polohovadla, takže po sešlápnutí pedálu pro "start" se nejprve zapálí svařovací oblouk a teprve po spuštění svařovacího procesu se po zvolené prodlevě začne polohovadlo otáčet. Zároveň je zde přidáno čidlo, které po přesném otočení jedné otáčky vypne otáčení a svařováním je ještě vyplněn koncový kráter, anebo naopak polohovadlo může elektronika nechat o zvolený úsek otáčku "přejet".

CB-102
Funkce:
• LEVÝ / PRAVÝ chod
• Režim AUTO / MAUAL
• Časovač
• Režim TEST
• Funkce RAPID
• START DELAY – zpožděný start
• OVERLAP – odložený stop
• Čidlo otáčky

------------------------------------------------------------------------

Polohovadla PT jsou navíc vybavena
- v nabídce jsou typy s různými rozsahy otáček
- centrální otvor pro foukání formátovacího plynu
- propojení se svařovacím strojem pro společný START
- možnost připojení dálkového ovládání (pedálu) pro plynulou regulaci otáček
- nastavení času a rychlosti otáčení
- PROXIMITY senzor pro kontrolu jedné otáčky pro plně automatizovaný svařovací proces
- funkce OVERLAP (tzv. přetažení) pro ukončení svaru
- funkce DELAY pro zpožděný start

Více variant a příslušenství na vyžádání. K polohovadlům na vyžádání dodáváme i univerzální sklíčidla ve všech dostupných velikostech.
